Koje su komponente rasvjete?

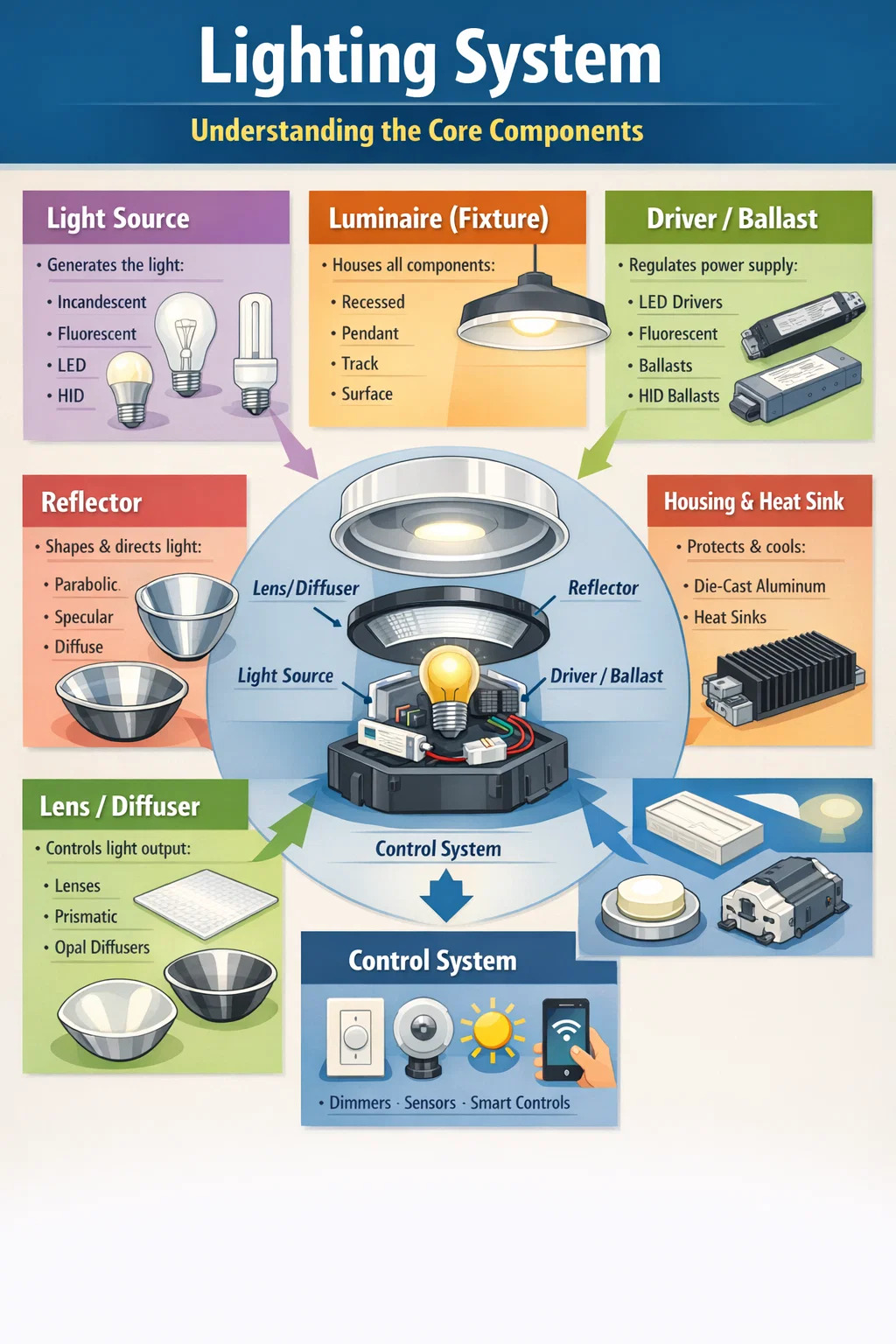

Rasvjeta nije samo osvjetljenje - to je pažljivo projektiran sustav sastavljen od različitih, međusobno ovisnih komponenti. Osnovne komponente rasvjete uključuju izvor svjetlosti, rasvjetno tijelo (učvršćenje), prigušnicu ili pogon, reflektor, leću ili difuzor, kućište i sustav upravljanja. Svaki dio igra posebnu ulogu u određivanju načina na koji se svjetlost proizvodi, oblikuje, distribuira i upravlja njome. Bilo da dizajnirate plan kućne rasvjete, postavljate poslovni prostor ili rješavate probleme postojeće instalacije, razumijevanje ovih dijelova daje vam odlučujuću prednost.

Izvor svjetlosti: gdje sve počinje

Izvor svjetlosti je komponenta koja zapravo stvara svjetlost. To je najprepoznatljiviji dio bilo kojeg sustava rasvjete, a tehnologija koja stoji iza njega dramatično se promijenila u posljednjih nekoliko desetljeća.

Žarulje sa žarnom niti

Tradicionalna žarulja sa žarnom niti radi propuštanjem električne struje kroz volframovu nit dok ne zasjaji. Ove žarulje imaju indeks reprodukcije boja (CRI) od 100, što znači da se boje pod svjetlom sa žarnom niti pojavljuju točno onako kako izgledaju na prirodnom sunčevom svjetlu. međutim, žarulje sa žarnom niti pretvaraju samo oko 10% energije u vidljivu svjetlost , dok se preostalih 90% gubi kao toplina. Uvelike se postupno ukidaju u korist učinkovitijih tehnologija.

Fluorescentne svjetiljke

Fluorescentne svjetiljke rade uzbudljivim živinim parama, koje proizvode ultraljubičasto svjetlo koje zatim aktivira fosforni premaz za emitiranje vidljivog svjetla. Značajno su učinkovitije od žarulja sa žarnom niti — fluorescentna cijev T8 od 32 W daje otprilike isti izlaz svjetla kao žarulja sa žarnom niti od 75 W. Uobičajene primjene uključuju urede, škole i poslovne prostore. Kompaktne fluorescentne svjetiljke (CFL) donijele su ovu tehnologiju u stambene sredine.

LED (Light Emitting Diode) izvori

LED tehnologija sada je dominantan izvor svjetla u gotovo svim primjenama. LED diode mogu postići svjetlosnu učinkovitost veću od 200 lumena po watu , u usporedbi s približno 15 lm/W za žarulje sa žarnom niti. Imaju radni vijek od 25 000 do 100 000 sati, ne sadrže živu i dostupni su u širokom rasponu temperatura boja od toplih 2700 K do dnevnih 6500 K. Standardna LED žarulja koja zamjenjuje žarulju sa žarnom niti od 60 W obično troši samo 8-10 W.

Izvori pražnjenja visokog intenziteta (HID).

HID žarulje uključuju metalhalogene, visokotlačne natrijeve (HPS) i žarulje sa živinom parom. Koriste se prvenstveno u vanjskim i industrijskim okruženjima gdje je potrebna velika svjetlosna snaga na velikim površinama. Metalhalogena žarulja od 400 W, na primjer, može proizvesti oko 36 000 lumena. HID izvori zahtijevaju period zagrijavanja od nekoliko minuta prije postizanja pune svjetline.

Svjetiljka: Kućište za sve Dijelovi za rasvjetu Zajedno

Rasvjetno tijelo — koje se obično naziva rasvjetno tijelo — cjelovita je jedinica koja sadrži i podržava izvor svjetlosti zajedno sa svim pripadajućim komponentama. Dizajn rasvjetnog tijela izravno utječe na estetsku i funkcionalnu izvedbu rasvjetne instalacije.

Svjetiljke se klasificiraju prema vrsti ugradnje, uzorku raspodjele svjetla i predviđenom okruženju. Uobičajene vrste montaže uključuju:

• Ugradbeni uređaji — ugrađuju se u stropove ili zidove za ujednačen izgled niskog profila
• Nadgradni uređaji — pričvršćen izravno na površinu bez udubljenja
• Viseći uređaji — visio sa stropa preko užeta, šipke ili lanca
• Rasvjetna tijela za staze — postavljen na elektrificiranu tračnicu, omogućujući ponovno pozicioniranje
• Montaža na stup ili na stup — koristi se vani za rasvjetu prostora

Tijelo svjetiljke također pruža mehaničku zaštitu za lampu i električne komponente, au vanjskim ili industrijskim okruženjima, IP (zaštita od prodora) ocjene određuju koliko dobro je učvršćenje otporno na prašinu i vlagu. Na primjer, svjetiljka s oznakom IP65 potpuno je nepropusna za prašinu i zaštićena od vodenih mlazova, što je čini prikladnom za vanjsku primjenu.

Balast i pokretački programi: komponente za upravljanje napajanjem

Ne mogu se svi izvori svjetlosti spojiti izravno na standardno električno napajanje. Mnogi zahtijevaju uređaj koji regulira električnu struju koja teče do svjetiljke. Ti uređaji su prigušnica (za fluorescentne i HID svjetiljke) i pokretački program (za LED).

Balasti za fluorescentne i HID svjetiljke

Balast ograničava i regulira struju u fluorescentnim i HID krugovima. Bez toga, ove bi žarulje trošile sve veću struju dok ne pokvare. Magnetske prigušnice bile su standard desetljećima, ali elektroničke prigušnice su ih uglavnom zamijenile zbog veće učinkovitosti, smanjenog treperenja i tihog rada. Elektroničke prigušnice za T8 fluorescentne svjetiljke obično rade na frekvencijama od 20 000 Hz ili višim, potpuno eliminirajući treperenje od 100/120 Hz povezano s magnetskim vrstama.

LED upravljački programi

LED drajver pretvara izmjenični mrežni napon u istosmjerni napon i struju potrebne LED diodama. LED diode su vrlo osjetljive na fluktuacije struje — čak i mala prekomjerna struja može značajno smanjiti životni vijek ili uzrokovati trenutačni kvar. Pokretači konstantne struje najčešći su tip, daju fiksnu struju (obično 350 mA, 700 mA ili 1050 mA) bez obzira na promjene napona. Pokretači konstantnog napona daju fiksni napon (obično 12 V ili 24 V DC) i koriste se u aplikacijama kao što je LED traka za osvjetljenje. Pokretački programi s mogućnošću prigušivanja omogućuju integraciju sa sustavima kontrole prigušivanja, što je ključna značajka za mnoge moderne instalacije.

Reflektori: Usmjeravanje i oblikovanje svjetla

Sam izvor svjetlosti emitira svjetlost u svim smjerovima. Reflektori preusmjeravaju i koncentriraju tu svjetlost prema ciljanom području, dramatično povećavajući korisnu izlaznu svjetlost i poboljšavajući učinkovitost. Geometrija i završna obrada površine reflektora određuju uzorak distribucije svjetla.

Uobičajeni oblici reflektora uključuju:

• Parabolični reflektori — proizvode uski, paralelni snop svjetlosti, idealan za reflektore i reflektore
• Elipsasti reflektori — koncentriraju svjetlost u žarištu, koriste se u kazališnoj rasvjeti i rasvjeti za prikaze
• Zrcalni (zrcalni) reflektori — proizvode oštre, definirane zrake s visokom učinkovitošću, ali potencijalnim odsjajem
• Mat ili difuzni reflektori — šire raspršuje svjetlost, smanjujući oštre sjene

Materijali reflektora uključuju polirani aluminij (reflektivnost 85–95%), aluminij presvučen srebrom (reflektivnost do 98%) i bijele obojene površine (refleksivnost približno 70–85%). Izbor materijala utječe i na količinu i na kvalitetu reflektirane svjetlosti.

Leće i difuzori: Kontrola kvalitete i distribucije svjetla

Leće i difuzori su optičke komponente postavljene ispred izvora svjetlosti kako bi se prilagodio način na koji svjetlost izlazi iz uređaja. Služe i u praktične i u estetske svrhe.

Leće

Leće lome svjetlost kako bi promijenile njezin smjer i kut snopa. Fresnelove leće, koje se obično nalaze u kazališnoj i filmskoj rasvjeti, koriste koncentrične prstene za proizvodnju snopa s mekim rubovima, a pritom ostaju lagane i tanke. Prizmatične leće, koje se često koriste u uredskim ormarićima i industrijskim rasvjetnim tijelima, preusmjeravaju svjetlost prema dolje u širu distribuciju, poboljšavajući ujednačenost u radnom prostoru. Leće za oblikovanje snopa za LED module omogućuju preciznu kontrolu kutova snopa od uskih 10° do širokih 120°.

Difuzori

Difuzori raspršuju svjetlost kako bi smanjili odsjaj i stvorili mekše, ravnomjernije osvjetljenje. Opalni (mliječno bijeli) difuzori su među najčešćim i pružaju ujednačen izgled bez odsjaja. Prizmatični difuzori nude veću propusnost svjetlosti od opalnih tipova, a istovremeno smanjuju izravan pogled na izvor svjetlosti. Mikroprizmatični difuzori su profinjena verzija koja propušta do 92% svjetlosti dok učinkovito skriva svjetiljku od pogleda. U LED rasvjetnim pločama, difuzori su kritični za maskiranje pojedinačnih LED točaka i stvaranje glatke, ujednačene površine.

Sustav stanovanja i upravljanja toplinom

Kućište rasvjetnog tijela štiti unutarnje komponente od fizičkih oštećenja i čimbenika okoline. Ali posebno kod LED rasvjete, kućište također služi kritičnoj funkciji upravljanja toplinom. Toplina je glavni neprijatelj učinkovitosti i dugovječnosti LED dioda.

Temperatura spoja LED dioda — temperatura na samom poluvodiču — izravno utječe na izlaz lumena i vijek trajanja. Za svakih 10°C porasta temperature spoja iznad nazivnog maksimuma, životni vijek LED-a može se smanjiti za približno 50%. Učinkovite strategije upravljanja toplinom uključuju:

• Hladnjaci — aluminijska rebra ili ploče koje provode i odvode toplinu od LED diode
• Materijali toplinskog sučelja (TIM) — toplinski vodljive paste ili jastučići postavljeni između LED-a i hladnjaka
• PCB-ovi s metalnom jezgrom (MCPCB-ovi) — tiskane ploče s osnovnim slojem od aluminija ili bakra koji brzo širi toplinu
• Aktivni ventilatori za hlađenje — koristi se u aplikacijama velike snage gdje je pasivno hlađenje nedovoljno

Materijal kućišta također je važan. Tlačno lijevani aluminij naširoko se koristi zbog svoje izvrsne toplinske vodljivosti (oko 96–230 W/m·K ovisno o leguri), izdržljivosti i relativno male težine. Polikarbonat i druga plastika koriste se za aplikacije niže snage gdje su toplinski zahtjevi minimalni.

Sustavi kontrole rasvjete: Upravljanje kada i kako svjetlo radi

Kontrolni sustavi sve su važnija komponenta moderne rasvjete. Oni upravljaju kada se svjetla pale i gase, kojim intenzitetom rade i kako reagiraju na uvjete okoline ili korisničke unose. Učinkovita kontrola rasvjete može smanjiti potrošnju energije za 30% do 60% u usporedbi s nekontroliranim sustavima.

Dimeri

Dimeri smanjuju napon ili struju koja se dovodi do svjetiljke kako bi se smanjio njezin učinak. Za LED sustave najčešći tipovi su regulatori s faznim rezanjem (TRIAC regulatori) i analogni regulatori od 0–10 V. Bitno je uskladiti vrstu prigušivača sa specifikacijama LED drajvera, budući da nekompatibilne kombinacije rezultiraju titranjem, ograničenim rasponom prigušivanja ili kvarom svjetiljke. Kvalitetan LED sustav za zatamnjivanje trebao bi moći glatko zatamniti od 100% do najmanje 1% bez vidljivog treperenja ili šuma.

Senzori zauzetosti i pokreta

Senzori zauzetosti automatski uključuju svjetla kada se otkrije prisutnost i isključuju nakon definiranog razdoblja neaktivnosti. Pasivni infracrveni (PIR) senzori otkrivaju promjene u infracrvenom zračenju toplih tijela koja se kreću. Ultrazvučni senzori detektiraju kretanje kroz refleksiju zvučnih valova, što ih čini učinkovitima u prostorima s preprekama. Senzori s dvostrukom tehnologijom kombiniraju obje metode za veću točnost. U komercijalnim uredima, sami senzori zauzetosti obično smanjuju potrošnju energije rasvjete za 25-50%.

Sustavi žetve pri dnevnom svjetlu

Ovi sustavi koriste fotosenzore za mjerenje razine dnevnog svjetla i automatski prigušuju ili gase električna svjetla kada je dovoljno prirodnog svjetla. U perimetralnoj zoni komercijalne zgrade okrenutoj prema jugu, prikupljanje dnevnog svjetla može smanjiti potrošnju energije osvjetljenja za 40-70% tijekom dnevnog svjetla.

Pametne i umrežene kontrole rasvjete

Moderni pametni sustavi rasvjete omogućuju daljinsko programiranje, nadzor i podešavanje pojedinačnih tijela ili grupa. Protokoli kao što su DALI (Digital Addressable Lighting Interface), DMX512 (koristi se u rasvjeti za zabavu), Zigbee i Bluetooth Mesh omogućuju sofisticirano upravljanje scenom i izvješćivanje o energiji. U velikim komercijalnim instalacijama ovi sustavi pružaju detaljne podatke o obrascima korištenja, omogućujući stalnu optimizaciju.

Ožičenje i električne komponente

Iza svake rasvjetne instalacije stoji električna infrastruktura koja uključuje ožičenje, razvodne kutije, prekidače i transformatore. Oni nisu uvijek vidljivi, ali njihova specifikacija izravno utječe na sigurnost i performanse.

Niskonaponski LED sustavi, posebno oni koji rade na 12 V ili 24 V DC, zahtijevaju odgovarajući transformator ili napajanje za smanjenje mrežnog napona. Promjer žice mora biti ispravno specificiran kako bi se podnijelo trenutno opterećenje bez pretjeranog pada napona. Na primjer, u 24V LED sustavu koji pokreće 50 W opterećenja na 10 metara, korištenje premale žice (npr. 0,5 mm²) može uzrokovati pad napona za više od 2 V, vidljivo smanjujući LED svjetlinu i potencijalno uzrokujući nedosljednost boja.

Zaštita strujnog kruga u obliku osigurača ili prekidača strujnog kruga sprječava štetu od preopterećenja ili kratkog spoja. Prekidači strujnog kruga pri kvaru na zemlji (GFCI) potrebni su na mokrim ili vlažnim mjestima kako bi se spriječio električni udar.

Usporedba ključnih dijelova rasvjete: referentni pregled

Temperatura boje i prikaz boja: metrika performansi koja definira kvalitetu svjetla

Iako nisu fizičke komponente u istom smislu, temperatura boje i indeks reprodukcije boje (CRI) temeljne su specifikacije povezane s izvorom svjetlosti koje određuju kako prostor izgleda i kako se osjeća pod određenim sustavom rasvjete.

Temperatura boje (CCT)

Mjerena u Kelvinima (K), temperatura boje opisuje prividnu toplinu ili hladnoću bijele svjetlosti. Topla bijela (2700K–3000K) stvara ugodnu, opuštajuću atmosferu prikladnu za spavaće sobe i restorane. Neutralno bijela (3500K–4000K) je uobičajen u uredima i maloprodaji. Hladno dnevno svjetlo (5000K–6500K) potiče budnost i koristi se u okruženjima s intenzivnim zadacima poput laboratorija ili radionica. Pogrešna temperatura boje za određenu primjenu može učiniti prostor neugodnim ili smanjiti produktivnost.

Indeks reprodukcije boja (CRI)

CRI mjeri koliko točno izvor svjetlosti prikazuje boje u usporedbi s referentnim izvorom svjetlosti, na ljestvici od 0 do 100. CRI od 80 smatra se minimalno prihvatljivim za većinu komercijalnih aplikacija, dok CRI 90 preporučuje se za maloprodaju, galerije, medicinske ustanove i svugdje gdje je točnost boja kritična. Dostupne su LED diode s visokim CRI-jem, ali obično po visokoj cijeni i ponekad s nešto nižom učinkovitošću od svojih parnjaka s nižim CRI-jem.

Kako dijelovi rasvjete rade zajedno u cjelovitom sustavu

Razumijevanje pojedinačnih komponenti je vrijedno, ali stvarna izvedba rasvjetne instalacije ovisi o tome koliko dobro ti dijelovi rade zajedno. Visokokvalitetni LED čip uparen s loše dizajniranim pokretačkim programom neće raditi. Dobro određen reflektor uparen s nepravilno usklađenom lećom može stvoriti neželjene artefakte. Čak i najbolja svjetiljka daje loše rezultate ako je upravljački sustav nekompatibilan ili upravljanje toplinom nije dovoljno.

Na primjer, razmislite o maloprodajnoj trgovini odjeće. Cilj je da odjevni predmeti izgledaju živahno i privlačno. Idealan sustav može uključivati:

1. LED izvor s visokim CRI (CRI 95) pri 3000K za precizno iskazivanje boja tkanine s toplim, primamljivim tonom
2. Reflektor s kutom snopa od 25–35° za koncentraciju svjetlosti na izlozima s robom bez izlijevanja na zidove
3. LED drajver konstantne struje s mogućnošću zatamnjenja od 0–10 V omogućuje prilagodbu raspoloženja tijekom dana
4. Svjetiljka na tračnicama postavljena na stropnu rešetku za fleksibilnost u premještanju kako se mijenjaju rasporedi robe
5. Senzor za prikupljanje dnevnog svjetla u blizini izloga trgovina za smanjenje potrošnje energije kada je prirodno svjetlo dovoljno

Svaka komponenta je odabrana da služi cjelokupnoj namjeri dizajna. Promjena bilo kojeg od njih - recimo, zamjena izvora CRI 80 radi uštede troškova - degradira krajnji rezultat na način koji utječe na korisničko iskustvo i potencijalnu prodajnu učinkovitost.

Ovo sistemsko razmišljanje ono je što razlikuje funkcionalnu rasvjetnu instalaciju od izvrsne. Bilo da specificirate za jednu sobu ili cijelu zgradu, procjena svakog dijela rasvjete prema zahtjevima prostora — i potvrđivanje kompatibilnosti između komponenti — temelj je dobrog dizajna rasvjete.
